HUBBLES

Sfruttando la portanza del vetro e la modularità del sistema, il sistema di pareti monolitiche permette ampie e continue superfici vetrate con moduli uno di seguito all’altro, senza montanti intermedi. E’ la soluzione ideale quando il progetto architettonico richiede leggerezza visiva, poco ingombro e facilità di montaggio. La parete monovetro è facilmente integrabile con gli altri sistemi divisori per creare spazi luminosi, eleganti ma anche funzionali.

Nodi e angoli. Gli elementi vetrati e in legno aderiscono tra loro grazie al sistema di giunti trasparenti in policarbonato. Elementi lineari o angolari studiati per avere una perfetta complanarità e stabilità delle lastre e dei pannelli di tamponamento. La parete Hubbles prevede anche il modulo tecnico, predisposto agganciato al montante per alloggiare i cablaggi e permette l’installazione di prese, pulsantiere e schermi segnaletici.

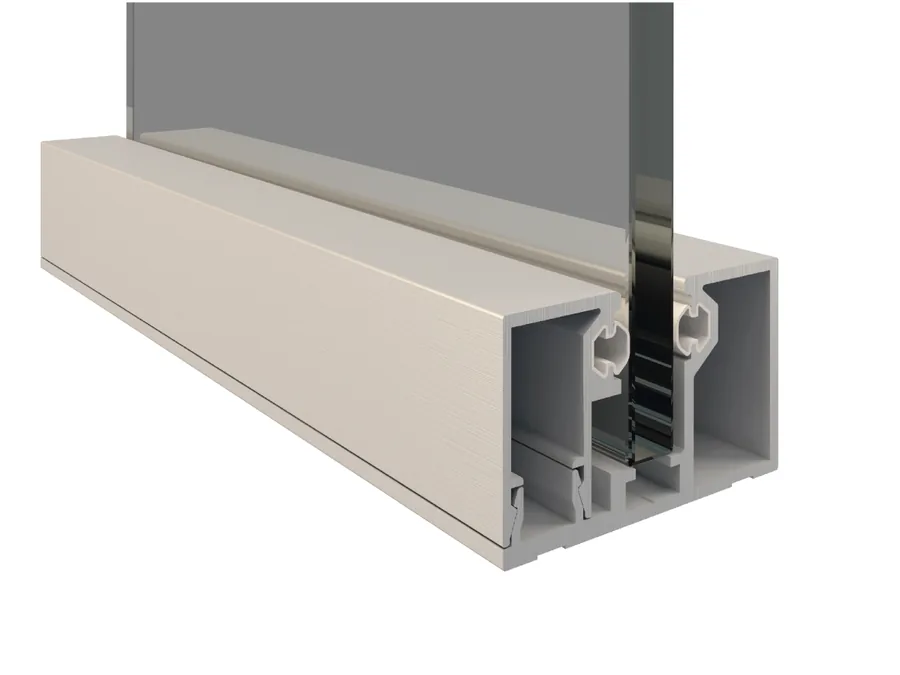

La parete monolitica HUBBLES, è un sistema per la divisione di spazi interni con un profilo inferiore e superiore di 40 mm di larghezza e 25 mm di altezza, realizzato in alluminio di lega primaria, progettato per ospitare moduli in vetro stratificato o pannelli in melaminico. I profili sono nella finitura alluminio ossidato argento, possono essere verniciati nella gamma RAL o proposti in altre finiture come lucido, brillantato o spazzolato.

La parete monolitica HUBBLES prevede la possibilità di essere montata separatamente o aggregata ad altri sistemi di ripartizione. Il vetro può essere fornito, oltre che nelle tipologie standard, con serigrafie, a disegno e colorato, in modo da soddisfare tutte le richieste progettuali.

HUBBLES è disponibile anche nella versione HUBBLES XO, pensata per un maggiore isolamento acustico.

Hubbles

Hubbles XO

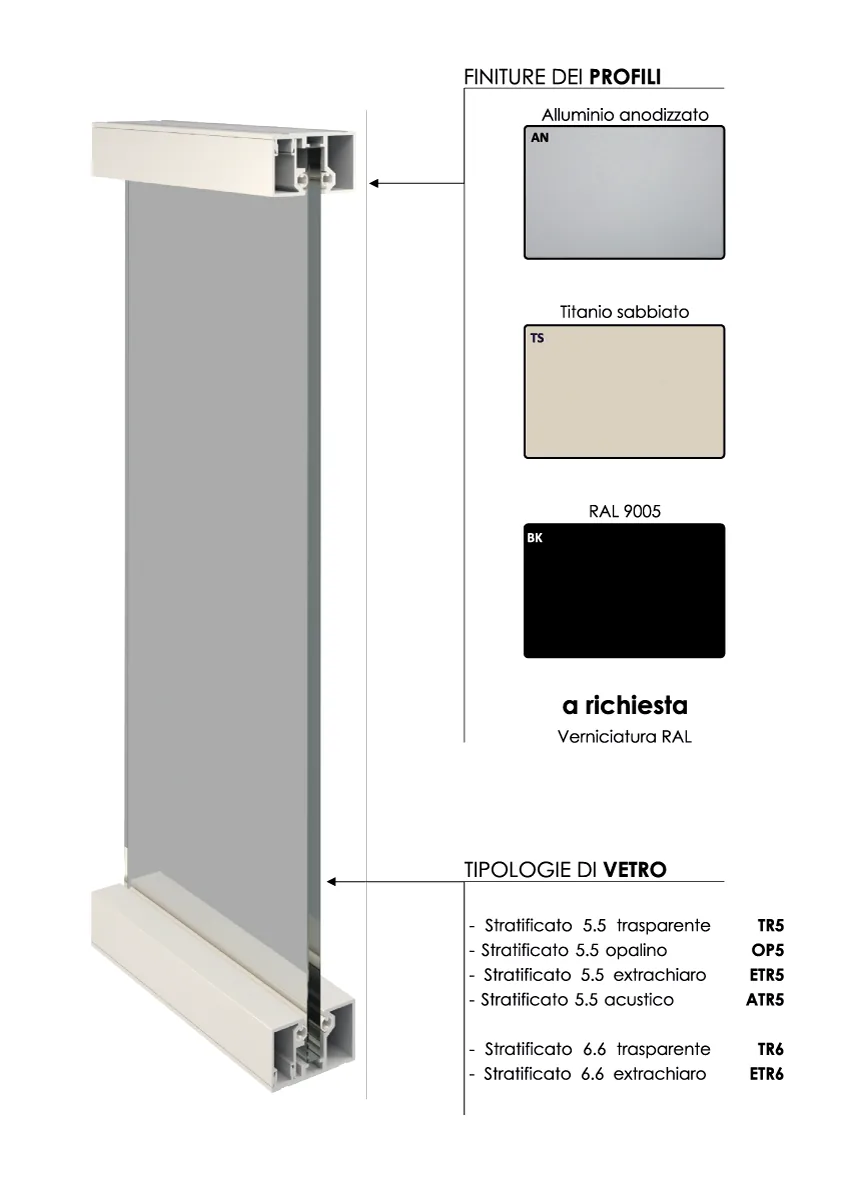

TOTALMENTE PERSONALIZZABILE

PROFILO CORRENTE INFERIORE: in profilato di alluminio grezzo predisposto con nastro di spugna a cellule-chiuse, bi-adesivo, questo per la tenuta acustica e per sopperire a piccole imperfezioni del pavimento.
Il fissaggio del corrente inferiore può avvenire con il nastro bi-adesivo per salvaguardare il pavimento e/o con fissaggio meccanico a mezzo tasselli/viti;

PROFILO CORRENTE SUPERIORE: in profilato di alluminio grezzo predisposto con nastro di spugna a cellule-chiuse, bi-adesivo, questo per la tenuta acustica e per sopperire a piccole imperfezioni del soffitto. Il corrente superiore può essere applicato anche con soluzioni di controsoffitto passante, in questo caso è applicabile se richiesto il “setto” fra il controsoffitto e il soffitto;

MONTANTI: Profili in alluminio tubolare grezzo predisposti per l’inserimento di staffe superiori/inferiori. Si posizionano a distanza all’interno dei correnti pavimento/soffitto in base al modulo previsto.

TRAVERSI: Profili in alluminio tubolare grezzo predisposti per l’inserimento di guarnizioni e di accessori idonei per il fissaggio meccanico al montante, all’altezza di progetto.

PARTENZE/ARRIVI VERTICALI: in  profilato  di  alluminio,  predisposto con nastro di spugna a cellule-chiuse, bi-adesivo, questo per la tenuta acustica, il fissaggio  può  avvenire con il nastro bi-adesivo e/o con fissaggio meccanico a mezzo tasselli/viti;

ANGOLI: Profili in alluminio verniciati, opportunamente sagomati e composti per sopperire alle diverse angolazioni richieste in fase di progetto e di realizzazione:

  • angolo mobile da 45° a 179°,
  • angolo fisso da 45°.

TAMPONAMENTI TRASPARENTI: Lastre in vetro float, spessore di 5 mm e 3+3.

COPERTINE DI FINITURA: Orizzontali o verticali, sono realizzate con profilati di alluminio estruso e corredate di guarnizioni idonee.

STRUTTURA AUTOPORTANTE: La struttura della parete è composta da elementi in profilato di alluminio grezzo estruso, opportunamente sagomati  per contenere pannelli, guarnizioni, vetri  ecc., dimensionati inoltre  per grandi larghezze ed altezze, così come il telaio della porta, realizzato con profili estrusi di alluminio verniciati, opportunamente sagomati  e privi di spigoli vivi.

MODULI: La modularità delle pareti “ HUBBLES“ non è predefinita ma si adegua alle esigenze richieste sia architettoniche che tecniche fermo restando lo spessore di 100 mm, questo vale anche per le porte del “sistema parete “.

COMPONIBILITA’: I componenti della parete divisoria sono i profili di alluminio per quanto riguarda la struttura portante, per i tamponamenti ciechi è utilizzato un pannello truciolare di spessore 14 mm con un rivestimento melaminico anti-muffa ed anti-graffio su ambo i lati, per i tamponamenti trasparenti è utilizzata una lastra di vetro float, spesore 5 mm su ambo i lati, salvo richieste particolari.

La versatilità della parete “HUBBLES“ è ampia in quanto accetta anche tamponamenti ciechi rivestiti con tessuti tesi, lacche, ricomposti, laminati plastici ecc. e/o essenze varie di legno, così. come per la parte trasparente che accetta vetri stampati-colorati-serigrafati ecc..
Le porte del sistema possono essere in legno, spessore 50 mm, legno/vetro, spessore 50 mm e, interamente vetrate, spessore 10 mm, quelle in legno sono con telaio in essenza naturale, tamburate, rivestite con laminato plastico.
